大流量电动试压泵3DSY4000/2.5MPa

类别：电动试压泵3D-SY

厂家：四川思凯达机械设备有限公司

地址：四川省成都市高新区永丰路24号

咨询热线：028-82448381

技术热线：18980419018

产品说明

电动试压泵3D-SY4000/2.5MPa

计算机控制管道测试系统技术方案

试压泵,电动试压泵,管道试压泵

一、设备的使用条件：

1、设备可在需方不必增加其它设施的情况下可正常安装使用；

2、环境温度：-5℃~42℃；

3、试验介质: 水或浓度较低的油类；

4、设计耐压:4MPa；

5、测试温度：常温；

6、压力测量精度：精准度为满量程千分之一；

7、本系统采用4MPa精度为FS 0.1%的压力传感器；

8、本系统的整体控制精度为FS 0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本控制系统的主要功能参照试压泵国标文件非标制作。

其中参考试压泵执行标准：

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法

本控制系统的计算机压力采集控制软件的主要功能参照客户技术要求设计，以下需方要求：

二、系统概述：本设备根据需方技术要求非标制作：

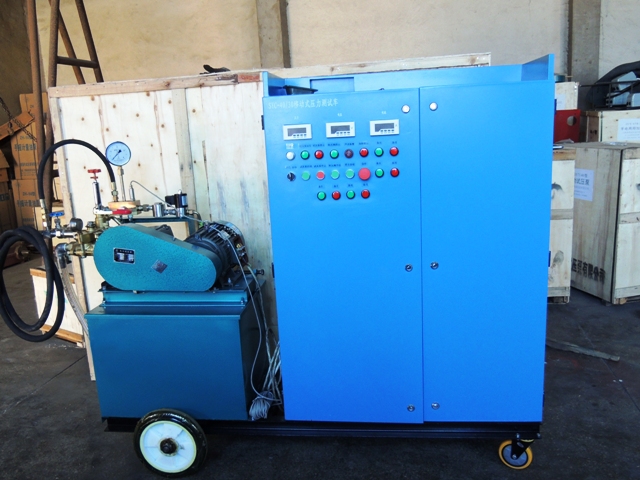

设备主体由计算机控制系统、远控阀组、3D-SY4000/2.5型电动试压泵组成,所有部件均集成在撬装上，便于野外作业。计算机控制系统通过电线电缆及数据线与电动试压泵相连，其中电动试压泵脱离计算机控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。

三、计算机控制高压测试系统的详细配置：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

试压泵部分型号: 3D-SY4000/2.5MPa电动试压泵；

技术参数：额定压力2.5MPA，额定流量4000L/h；

试压泵电机：15KW；

变频器：松下22KW；

试压泵控制系统：计算机控制系统及高压远控阀组自动卸荷控制功能。

出口连接端：M22X1.5工作接头，连接一根两头为M22X1.5的内螺纹高压胶管。

试压泵出口单向阀：进口原装4MPa。

高压电磁远程卸荷阀及高压过滤器：通径DN10，压力4MPa，电源AC220V。

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

精密压力表：0.5级4MPa；

高压软管：5米；
