客户对电动试压泵便携式远程压力控制系统技术要求

A、电动试压泵远程压力数据采集功能：

压力数据采集软件6个试压界面，每个试压界面可以选择两种工作方式，即分别为试压工作方式和爆破工作方式。每一个界面为可单路控制，采集时间不限时。每路一个界面，相当于6套独立系统，每路可单独设定数据，设完数据后方可进入监控界面。每路只对应一组数据，另需要有一个统一对比界面上面同时显示6路。6路中任何一路可以在任意时候单独出报表，报表开放式编辑，可截取任意单位保压时段曲线，报表模板与曲线和数据同时保存。

B、电动试压泵远程启停及压力泄放控制功能：

可选保压和爆破两种功能

1、  当系统选择保压工作方式的时候，每一路可以单独控制，通过在电脑或者在控制箱的按钮，启动打压，压力值上升到设定的保压值时，试压泵自动停止，系统进入保压状态。在保压过程中，当压力低于补压设定值时，试压泵自动启动进行补压，待压力值到达保压设定值时，试压泵自动停止，系统进入保压状态。如此反复补压设定的次数，即补压过程结束。保压的时间可以设定，保压时间到，电磁阀自动打开，进行泄压。整个试压工作结束。客户可以选择打印报表。

2、  当系统选择爆破功能的时候，每一路可以单独控制，通过在电脑或者在控制箱的按钮，启动打压，直至将试压胶管打爆，然后在关闭按钮，试验停止。

一、     系统的硬件配置

表一、

二、     变频控制系统说明:

1、采用变频控制系统应用的必要性：

本便携式试压泵控制系统需要需方电动试压泵电控系统的硬件接入支持，否则一些功能会受限无法正常使用，例如：如果用户硬件电控系统里面没有变频控制的功能，那么便携式试压泵控制系统就不能实现精准打压，到压力停泵和补压功能。变频控制系统必须要与便携式试压泵控制系统实现精准的通讯对接。

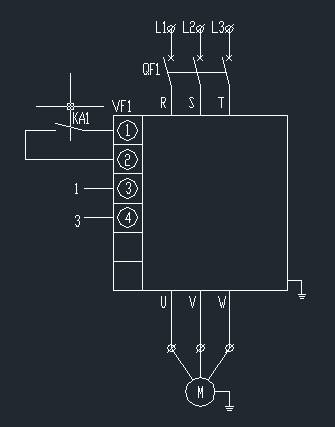

2、变频控制系统的电路图

表二、

远程多路压力采集控制系统技术参数

以上图片为参考，交货以实物准。

由于本套系统属于非标定做，有很多技术协议上不好体现的技术参数与动作，由双方技术人员共同协商
