微机高压试压泵测试系统主要由以下部分组成：

来源：本站添加时间：2015/8/20 16:40:00

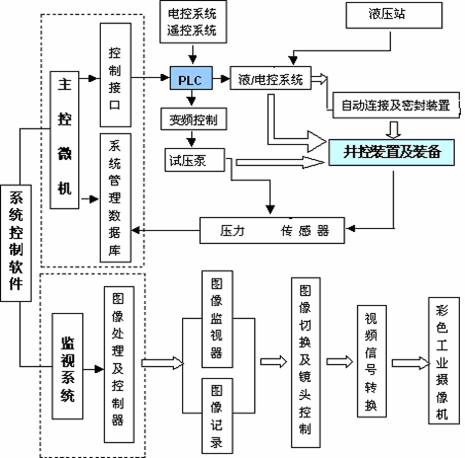

微机高压试压泵测试系统主要由以下部分组成：

（图中“液压站”保留，“自动密封装置”取消）

1、高压泵（固定式） 30000元

额定排出压力：200MPa

额定排出流量：54L/h

普通电机功率：5.5KW

试压泵泵速：150r/min

试压泵执行标准；JB/T6909-93

试压泵外形尺寸约（mm）：1690X675X1000

2、微机控制附件主要配置（已集成在控制阀汇上）：

3、控制系统主要配置：

4．电脑监控系统(全可调镜头带录)

5、液压站 30000元

系统公称压力：21MPa 3000psi

系统最高工作压力：34.5MPa 5000psi

系统调压范围：0~14MPa 0~2000psi

液气开关调节范围：17.5~21MPa 2500~3000psi

气源压力：0.65~0.8MPa 93~115psi

电源： 380±19∨/50Hz 流量：18l/min

环境温度： -13℃~ +40℃ 普通电机7.5KW

6、加热水箱：1立方

温度反馈在显示器上，可控制水箱的注水及加热。

设备应用电磁阀整体价格含税含运费及安装调试费： 214110元。

设备应用标红部分气动截止阀以及空气泵为另一个方案：

整体价格为：23万元。

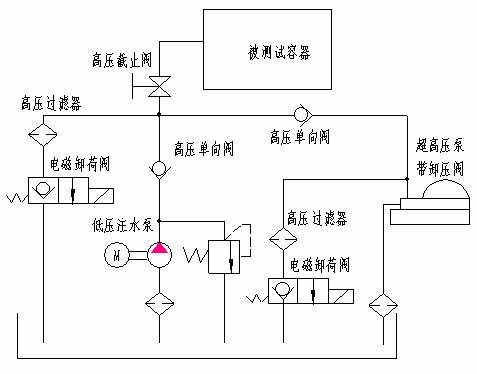

试压泵组工作过程简述：

同时启动注水泵和超高压泵，两泵同时向被测试工件内注水，当水压达到注水泵设定的压力3MPa时，注水泵停止工作，超高压泵则继续注水升压，当被测容器达到设定压力后，将高压截止阀关闭，进行保压试验，保压过程完毕，打开电磁卸荷阀，然后打开高压截止阀，使被测容器压力彻底卸放。工作完毕。
