灭火器水压爆破试验机使用说明书

来源：本站添加时间：2015/12/6 21:01:10

灭火器水压爆破试验机使用说明书

一、设备的使用条件：

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、环境温度：-5℃~42℃；

3、试验介质: 水或浓度较低的油类；

4、设计耐压:63MPa（电动试压泵）；

5、测试温度：常温；

6、压力测量精度：精准度为满量程千分之一；

7、本系统采用16MPa精度为FS 0.1%的压力传感器；

8、本系统的整体控制精度为FS 0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本套设备根据客户技术要求非标制作：

其中参考试压泵执行标准：

JB/T9089-1999试压泵；

JB/T53194电动试压泵产品质量分等；

GB-T9234-1997机动往复泵；

GBT 7784-2006 机动往复泵试验方法。

二、设备配置部分技术参数及详细功能描述：设备详细配置参数：

名称	明细项		数量	单位	备注
设备类	控制系统	计算机	1	套	飞利浦22寸液晶显示器，联想商用机
		打印机	1	台	惠普系列
		压力传感器	1	支	16MPa精度为FS千分之一
		流量采集系统	1	支	思凯达出品
		试压泵控制系统	1	套	变频器控制。
		变频器	1	台	松下2.2KW

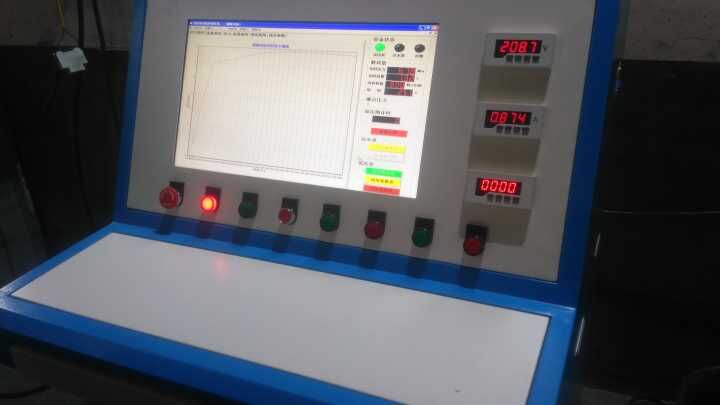

	计算机操作台（单屏）		1	台	思凯达出品
	电动试压泵		1	台	2D-SY63MPa 山西晋芮
	远控泄压阀组及保压单向阀		1	套	美国进口HIP高压单向阀及20MPa电磁泄压阀组，压力交变及精准保压专用
	设备配电系统		1	套	根据设备需求制作
软件类	灭火器水压爆破试验数据控制软件		1	套	GB4351-2007手提式灭火器其中水压试验及爆破标准设计增加了压力交变功能

电动试压泵

三、产品控制系统详细说明：

1、配套试压泵为2D-SY/63Mpa,额定排出压力63Mpa。额定流量40L/h，柱塞直径10mm,往复次数51,配套为功率1.5Kw电机。外型尺寸和重量无特殊。配套压力表、安全阀、压力传感器满足对应试压泵的要求，配套的压力传感器满足对应试压泵的要求。

2、本灭火器筒体试验机控制系统由计算机操作台、试压泵及远程控制阀组等组成，可一次性完成实验。并自动得出试验过程中受检干粉灭火器筒体的屈服值、爆破压力值、爆破全过程涉水量、容积变形率、屈服变形量、爆破变形量、整个实验过程的时长等数据，并同时绘制出被试瓶压力-进水量关系曲线图、压力-时间关系曲线图及进水量-时间关系曲线图，通过打印机打印试压曲线，可以随时调取历史文档。根据客户提供表头，进行自动填写并可进行方便修改。控制软件功能根据GB4351-2007手提式干粉灭火器其中水压试验及爆破标准设计，并增加了灭火器筒体压力交变试验功能。

四、产品设备详细操作说明：此说明为软件操作说明，电动试压泵的操作参看电动试压泵说明书

1、软件的安装：双击电脑里这个文件

2、跟着提示一步一步的安装。

安装路径尽量选择D盘或E盘

安装完成。

3、在程序中找到

4、点击试压泵图片，软件启动

5、登录：系统自动生成一个超级用户，用户名和密码为admin，进入系统后，通过增加修改删除用户等操作，用户可自己增加删除修改用户名称密码级别等。

系统可以任意登录和退出

6、用户配置：只有管理员用户才能进行用户配置

可任意新增用户及用户等级

7、参数配置：只有管理员用户才能进行参数配置

，

首先先设置校准参数

点击校准，出现压力传感器和流量传感器两个选项，先设置压力传感器

干粉灭火器配置的都是16MPa的压力传感器，直接点自动填入，然后确定。

接下来设置流量传感器，此数据为50KG电子称台数据，请用户根据设备实际配备的电子秤台来进行具体设置。

设置完压力传感器和流量传感器校准后，接下来点设置配置的参数

可以设置，用户，串口，试验和设备几个功能。

端口配置，指的是计算机上的232串口，一般情况下默认为1

设备配置

名称规格：每次试验的灭火器的大小型号

检验依据：国标的条款

环境温度：根据室温填写

介质温度：根据室温填写

公称容积：灭火器标签标准

实测容积：灭火器筒体装满水的实际重量

其中公称容积和实测容积这两项每次试验都需要重新填写

试验参数的设置：点新建

有：耐压试验、爆破试验、疲劳试验。可根据要设置的试验项目分别设置

压力量程为传感器量程，流量量程为电子秤台的量程，最大安全压力应不超过传感器量程，爆破门限是指在100毫秒内压力下降爆破门限所设定值以上认为是爆破。泄压门限是指泄压到设定门限以下认为泄压结束。泄压延时是指泄压到泄压门限后继续泄压设定时间后停止泄压。PID系数设定范围为10-50。数值越小，打压速度会越慢，反之速度会快，对于小灭火器，应选小的系数，大灭火器应选大的系数。

包括新建试验参数和打开已经配置的试验参数

数据保存在安装目录下的程序数据子目录下，文件类型为.dat.。

选择试验类型，产品参数等。根据不同试验类型，会有不同参数需要配置。水压试验必须填压力阶段参数，爆破试验如果需要阶段打压再爆破也要填阶段压力参数。压降百分比是指保压时间内下降的压力超过设定百分比被认为不合格。补压百分比是指保压时间内压力下降超过设定百分比，系统自动启动试压泵补压。
