电动试压泵灭火器筒体爆破试验机使用说明书

来源：本站 添加时间：2016/5/18 14:12:34

电动试压泵灭火器筒体爆破试验机使用说明书

本电动试压泵灭火器筒体爆破试验机新控制系统由计算机操作台（客户自备）、试压泵（用户自备）等组成，可一次性完成实验。并自动得出试验过程中受检灭火器瓶体的屈服值、爆破压力值、爆破全过程涉水量、容积变形率、屈服变形量、爆破变形量、整个实验过程的时长等数据，并同时绘制出被试瓶压力-进水量关系曲线图、压力-时间关系曲线图及进水量-时间关系曲线图，特别是升级了原有软件的保压数据采集等，通过打印机打印试压曲线，可以随时调取历史文档。根据客户提供表头，进行自动填写并可进行方便修改。控制软件功能根据灭火器气瓶国标其中水压试验及爆破标准设计，并增加了灭火器瓶体的压力交变试验即疲劳测试功能。

一、设备的使用条件：

1、本项目是在用户原有设备情况下增加新的配件改造成为符合用户使用的新设备；

2、用户原有设备：其中电动试压泵、电子称、计算机及打印机各一台；

3、试验介质: 水或浓度较低的油类（取决于用户原有电动试压泵）；

4、设计耐压:60MPa（用户原有压力传感器）；

5、测试温度：常温；

6、压力测量精度：取决于用户原有压力传感器精度；

7、本系统标配采用60MPa精度为FS 0.1%的压力传感器；

8、系统整体保压精度：取决于用户原有电动试压泵保压效果及新增进口单向阀保压精度；

9、本系统的整体控制精度为FS 0.3-0.5%；

10、电源：AC380/220V,50Hz；

本套设备根据客户原有设备非标改造（其中电动试压泵控制系统参考以下执行标准）：

其中参考打压泵执行标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动打压泵 产品质量分等；

GB-T9234-1997机动往复泵；

GBT 7784-2006 机动往复泵试验方法。

设备改造升级后可实现解决以下用户的两个问题：

1、保压漏压和数据统计问题；
2、自动泄压问题。

二、设备配置详细技术参数：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

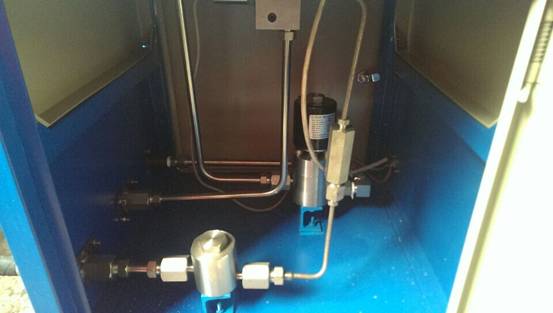

试压泵压力集成阀组内部结构，图片仅供参考具体请以到货实物为准。

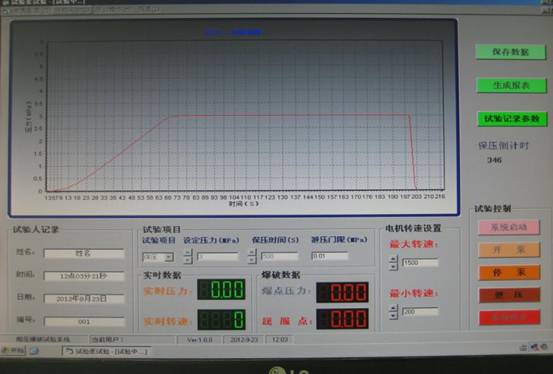

升级改造后湖北江陵晋安消防与浙江江山超亿及新联消防软件保压界面，图片仅供参考。

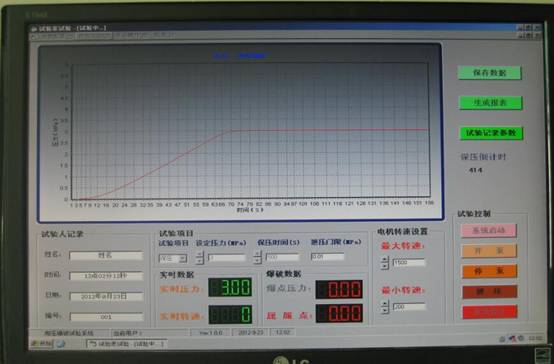

升级改造后湖北江陵晋安消防、浙江江山超亿及新联消防软件保压界面，图片仅供参考。

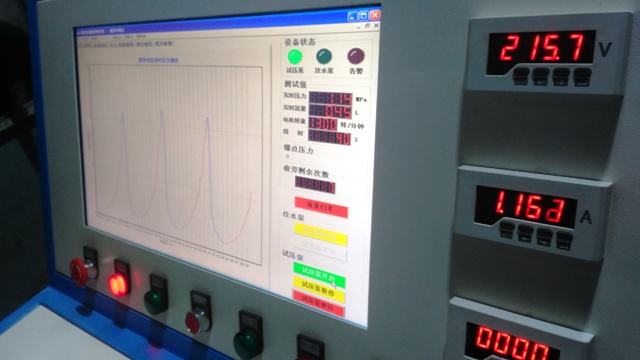

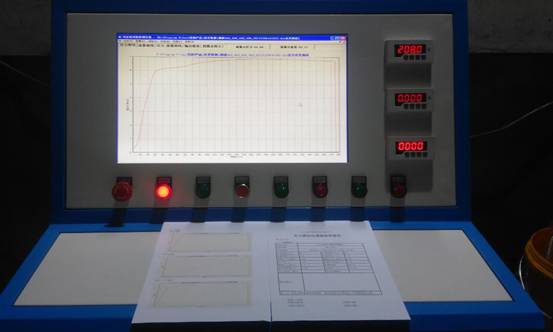

升级改造后湖北江陵晋安消防、浙江江山超亿及新联消防爆破报表界面，图片仅供参考。
