吐哈油田电动试压泵4DSY/15/80采购技术规格书

遵循平等、自愿、公平和诚实信用的原则，就电动试压泵供货事宜协商一致，订立本技术协议。

一、电动试压泵4DSY/15/80技术要求/质量标准

电动打压泵属于往复式柱塞泵，电机驱动柱塞，柱塞通过手柄上提时，泵体内产生真空，进水阀开启清水经进水滤网、进水管进入泵体，手柄施力下压时进水阀关闭，出水阀顶开，输出压力水，并进入被测器件，如此往复进行工作，实现额定压力的试验。该机由泵体、开关、压力表、水箱、电机等组成。能效执行《泵类及液体输送系统节能监测方法》（GB/T 16666-2012）标准中合格指标。

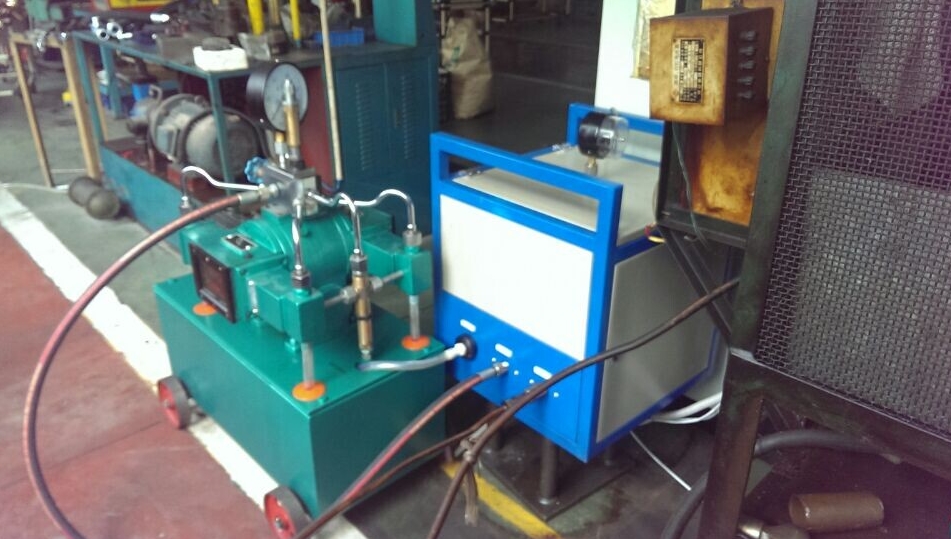

4DSY/15/80电动试压泵车间实物图，图片仅供参考具体请以到货实物为准。 型号 额定压力 流量 功率 电压 频率 重量 4D-SY15/80 80MPa 16L/h 1.5 KW 380 V 0-50 HZ 215kg 电动试压泵型号:4D-SY15/80MPa；技术参数：额定压力80MPa，额定流量16L/h；试压泵电机：1.5KW电机（能效2级）； 试压泵控制系统：带本地手动启停功能；出口连接端：M22X1.5工作接头，连接一根10米两头为M22X1.5的内螺纹胶管；手动卸荷阀：试压泵厂家标配；安全保护阀：厂家标配；电接点压力表：不锈钢1.6级100MPa耐震电接点；标配高压胶管：10米。随机备件： 5套（每套维修包含高压凡尔8个、密封配件包1套）

二、技术参数

1、额定压力：80MPa

2、功率：1.5KW

3、额定流量：16L/h

三、配置：

（一）电动试压泵结构

1、泵体

2、开关

3、压力表：0-100 MPa抗震,电接点压力表

4、水箱

5、配套进出口管线、接头等

6、电机：严禁选用《高耗能落后机电设备（产品）淘汰目录》中的电机作为试压泵配套电机。配套电机能效应满足《中小型三相异步电动机能效限定值及能效等级》（GB18613-2012）标准中限定值2级规定。

7、每台设备提供维修配件包5套（每套维修包含高压凡尔8个、密封配件包1套）、高压软管10m。

四、 安装、调试、验收要求

1、电动试压泵到货由供货商派专业技术人员在现场按要求指导调试。

2、验收供货方对电动试压泵安装调试，能正常运行即由技术检测中心进行能效监测，能效及其他技术参数达到本技术规格书的要求，实验室操作人员熟练操作为合格，并且电动试压泵要有完整的中文操作说明书。操作说明书需3套，1套存档，1套现场队站，1套院设备管理部门存放。

五、质保期及售后服务

设备到货运行正常后，双方签署验收报告。保修期过后，出卖人提供有偿的技术服务和零备件供应。

本协议一式六份，签字盖章后有效，买受方两份，出卖人四份。协议中内容与主合同内容有冲突时，以主合同为准。

买受人：吐哈油田公司工程技术研究院 出卖人：新疆加利达石油设备有限公司

代表：                             代表：

执行代表：                         执行代表：

日期：2016年   月   日             日期：2016年   月   日
