125MPa电动试压泵计算机控制试压系统技术方案
来源:本站 添加时间:2020/12/29 18:22:24
125MPa电动试压泵计算机控制试压系统技术方案
设计耐压: 125MPa(125MPa电动试压泵);
5、测试温度:根据实际使用环境及介质温度;
6、压力测量精度:精准度为满量程FS0.25%;
7、本系统采用130MPa精度为FS0.25%的压力传感器;
8、本系统的整体控制精度为FS0.3-0.5%;
一、设备的使用条件:
1、设备可在需方除设备外不必增加其它设施的情况下可正常安装使用(需方提供接口尺寸);
2、环境温度:-25℃~42℃;
3、试验介质: 水或浓度较低的油类,如使用环境在零度以下请自行选用防冻介质;
49、电源:AC380/220V,50Hz;
10、相对空气湿度要求:≤70-90%。
本套设备根据客户实际技术要求非标制作:
其中参考试压泵执行标准:
JB/T9089-2014试压泵
JB/T6909-2014超高压试压泵
JB/T12013-2014自控试压机
JB/T53194电动试压泵 产品质量分等;
GB-T9234-1997机动往复泵;
GBT 7784-2006 机动往复泵试验方法。
二、设备配置部分技术参数及详细功能描述:
1、设备概述:本设备根据需方技术要求非标制作:
设备主体由3DY160/125MPa型电动试压泵、试压泵压力集成阀组、计算机控制系统三部分组成。3DY160/125MPa电动试压泵可以用计算机控制系统来控制,计算机操作台有手动自动切换的功能,如果自动部分失灵,可使用手动完成试压试验。也可通过远程控制电动试压泵,电动试压泵脱离试压泵控制系统后可独立进行试压试验,但只能显示和控制压力不能进行数据运算与打印报表。电动试压泵通过高压胶管与试压泵压力集成阀组相连接,压力集成阀组通过高压胶管与被测工件相连接(高压胶管也可以换成不锈钢高压镜面管),试压系统所有外接电线电缆及数据线据项目现场施工需要调整。
本试压泵控制系统中试压泵压力卸荷阀组,采用高压气控截止阀(如需做疲劳测试需要单独增加一个小通径电磁阀配合疲劳测试的升泄压动作)与高压单向阀以及高压气控保压阀以及高压截止阀,从而保证了整个系统的测试精度,保压精度以及将自然压降减至更低,从而实现了整个系统的相对“零泄漏”。
本测试系统配有试压泵智能语音播报系统,采用语音标准为支付宝到帐语音相同的语音播报系统(如:支付宝到帐12元;实际播报为:现在压力12兆帕),在试压过程中实时播报试压泵当前压力及保压时间到请卸压等试压过程操作提醒,实时语音提醒试压过程中的压力状态变化,让您试压工作轻松省力省时省心!(选择性功能,不在报价之内)
本控制系统可在计算机软件上开泵并可以设置任意试验压力,到压力精准停泵,通过观察软件上的实时压力曲线,保压时间到自动泄压,自动保存数据,根据现场试验需要生成报表。在试压过程中可以任意升压、保压、泄压,疲劳测试等功能通过试压泵智能控制系统可在计算机软件上设置任意试验压力,到压力精准停泵,通过观察软件上的实时压力和曲线,保压时间到自动泄压,自动弹出对话框要求保存数据(因为有时候试验数据保不保存需要人为判定),根据现场试验需要生成报表。
本综合测试系统的软硬件具体配置及功能是根据客户技术要求非标设计制作,具体功能请参考客户技术要求,这里就不再一一描述,双方以最终技术协议为准。
注:非标设备在现场安装调试时会出现很多和技术协议细节不同的问题,特别是操作软件方面更需要双方在安装调试时,根据实际情况修改软件细节功能,包括具体操作界面、具体功能显示参数设定压力显示试压报表等等确定设备最终功能。
本试压控制系统采用电动试压泵安全阀超压自动起跳和试压泵压力集成阀组里气控高压截止阀远程卸放压力以及采用控制软件来进行系统限压安全保护,如果试压泵出现紧急故障可按急停按钮关闭控制系统电源,然后手动泄除试样及设备内部压力。
2、计算机试压泵控制系统详细配置及具体参数:
本套设备型号为:SKD-PCSY125MPa, 电动试压泵标准型号为:3DY160/125MPa
名称 |
明细项 |
数量 |
单位 |
备 注 |
计 算 机 控 制 试 压 泵 系 统 |
计算机 |
1 |
套 |
飞利浦22寸液晶显示器, 联想主机 |
打印机 |
1 |
台 |
惠普彩打系列 | |
试压泵控制系统含压力传感器 |
1 |
套 |
思凯达试压泵智能控制器 | |
海利普变频器及变频电控系统 |
1 |
套 |
11KW控制7.5KW变频电机 | |
3DY160/125MPa电动试压泵 含变频电机与高压胶管 |
1 |
套 |
思凯达出品 | |
试压泵压力控制阀组 |
1 |
套 |
详见下表压力控制阀组,思凯达 | |
单屏计算机操作台 |
1 |
套 |
碳钢喷塑,思凯达 | |
设备配电系统德力西BK500等 |
1 |
套 |
根据设备实际应用设计 | |
软 件 |
计算机数据采集控制软件 |
1 |
套 |
思凯达专用计算机试压软件 |
计算机数据采集控制软件 |
1 |
套 |
专用计算机试压软件脱机版 | |
设备集成包装运费及安装调试费 |
送货上门安装调试含软件服务 | |||
设备总价(此价格为不含质保金价格) |
注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。
本套设备电动试压泵为工厂现货,试压泵计算机控制系统生产周期为20个工作日或者30个日历天,如需方着急工期也可以赶工压缩到三周节假日顺延。
本套设备除3DY160/125MPa电动试压泵为标准设备外,电动试压泵的计算机控制系统为非标生产,根据和需方最后沟通的技术要求和实际现场使用为准,本套设备的技术方案和报价均为初级方案报价,最后是以双方最终的技术协议的设备最终配置价格为准。
附表:试压泵压力集成阀组详细配置:
品 名 |
厂 家 |
规格型号 |
数量 |
单位 |
备 注 | |
高压气控卸压阀 |
LOYO |
160MPa |
1 |
套 |
压力控制阀组卸压用 | |
高压气控保压阀 |
LOYO |
160MPa |
1 |
套 |
压力控制阀组保压用 | |
高压单向阀 |
LOYO |
160MPa |
1 |
套 |
压力控制阀组保压 | |
高压手动截止阀 |
LOYO |
160MPa |
1 |
套 |
压力控制阀组备用泄压阀 | |
压力控制阀组多通接头 |
LOYO |
不锈钢 |
若干 |
套 |
高压多通阀块及高压接头 | |
压力控制阀组高压管汇 |
LOYO |
160MPa |
若干 |
套 |
镜面不锈钢 | |
小气泵 |
8KG,1.5KW |
1 |
套 |
高压控制阀组供气 | ||
不锈钢耐震压力表 |
济南长城 |
130MPa |
1 |
块 |
1.6级不锈钢耐震150圆 接头标准M20X1.5 | |
高精度压力传感器 |
广州森诺 |
130MPa |
1 |
支 |
精度FS0.25%,传感线10米, 接头标准M20X1.5 | |
注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

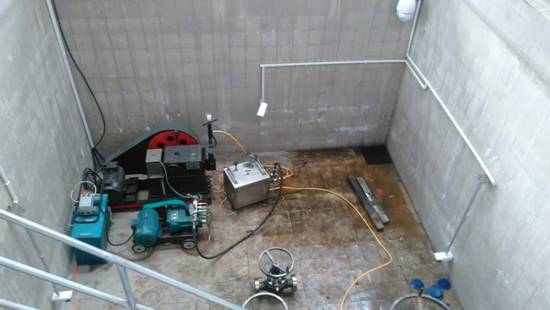

125MPa电动试压泵压力输出工作接头螺纹为M30X2,通过一根高压胶管连接到试压泵压力控制阀组箱,阀组箱的接口也是输出工作接头螺纹为M30X2,可通过一根高压胶管连接到被测工件上面,被测工件上可做变径接头对接。

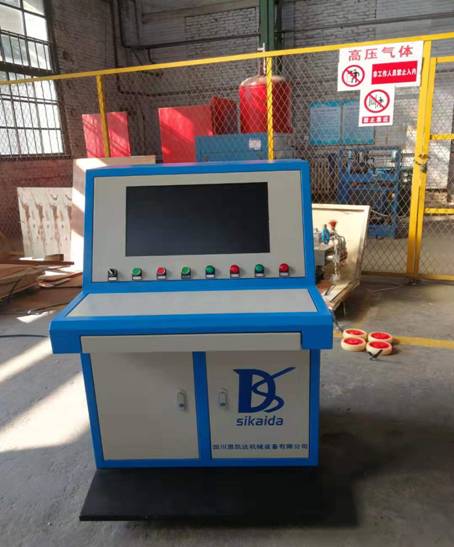

单屏计算机操作台,图片仅供参考具体请以到货实物为准

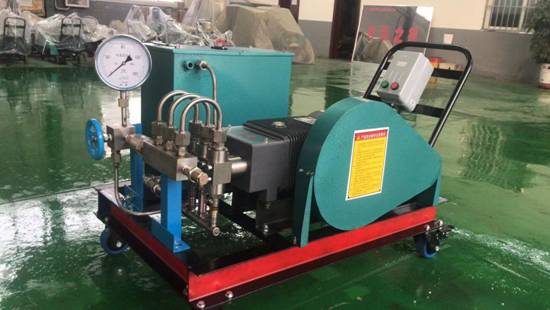

电动试压泵型号:3D-SY160/125MPa推车式,图片仅供参考具体请以到货实物为准
试压泵型号 |
额定压力 |
流量 |
功率 |
电压 |
频率 |
重量 |
3D-SY160/125 |
125MPa |
160L/h |
7.5 KW |
380 V |
0-50 HZ |
180kg |
电动试压泵型号:3D-SY160/125MPa推车式
技术参数:额定压力125MPa,额定流量160L/h,
试压泵电机:380V/7.5KW变频电机;
试压泵材质:过水件均为不锈钢,阀芯、阀座、钢套均为不锈钢;
试压泵控制系统:带本地手动启停及计算机控制功能;
出口连接端:M30X2工作接头,连接一根两头为M22X1.5的内螺纹胶管;
手动卸荷阀:厂家标配;
安全保护阀:厂家标配;
1.6级150圆不锈钢耐震压力表:160MPa;
标配高压胶管:3米;
随机备件: 1套;

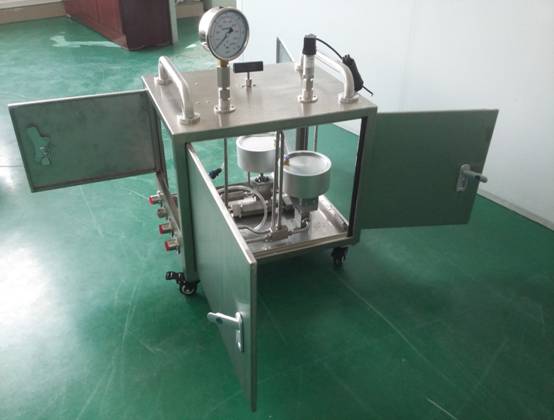

不锈钢试压泵压力控制阀组,高压气控阀单向阀。图片仅供参考具体请以到货实物为准。

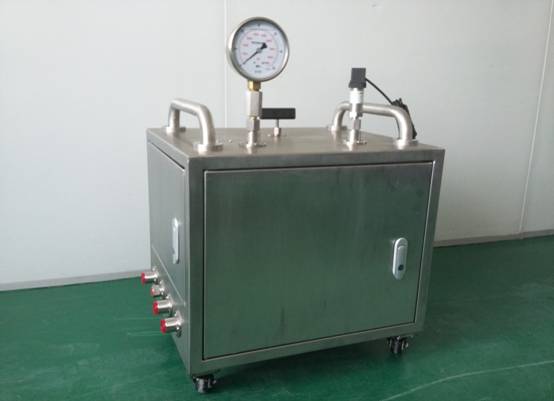

不锈钢试压泵压力控制阀组,高压气控阀单向阀。图片仅供参考具体请以到货实物为准。
