计算机控制试压泵高压胶管测试系统技术要点

来源：本站 添加时间：2014/3/25 10:22:05

计算机控制胶管高压测试系统方案

一、设备的使用条件：

1、设备可在需方不必增加其它设施的情况下可正常安装使用。

2、环境温度：-5℃~42℃

3、试验介质: 水或浓度较低的油类

4、设计耐压:130MPa

5、测试温度：常温

6、压力测量精度：精准度为满量程千分之一。

7、本系统采用的是150MPa精度为FS 0.1%的压力传感器。

8、本系统的整体控制精度为FS 0.3-0.5%。

9、电源：AC380/220V,50Hz

10、相对空气湿度要求：≤70-90%；

本套设备的主要功能参照试压泵国标文件非标制作。

其中参考试压泵执行标准：

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法

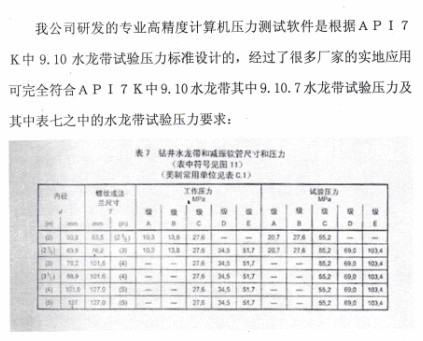

本控制系统的计算机压力采集控制软件的主要功能参照客户产品的API标准设计：

设备具体配置如下：

名称	明细项		数 量	单 位	备  注
设 备 类	计 算 机 控 制 系 统	计算机	1	套	联想20寸宽屏液晶显示器 联想商用机
		打印机	1	台	联想系列
		湖南宇航压力传感器	1	只	150MPa精度为FS千分之一
		试压泵控制系统	1	套	试压泵控制器核心
		150MPa防震 电接点压力表	1	块	试压泵上
		高压管汇相关备件等	1	套	一套
		松下7.5KW变频器	1	只	控制5.5KW变频电机
	单屏计算机操作台		1	台	订制
	电动试压泵（含高压单向阀）		1	台	3D-SY150/130Mpa 四川思凯达机械设备有限公司
	配电控制系统及 设备相关配件		1	套	根据设备实际应用定制
软 件 类	计算机数据采集 和控制软件		1	套	专用计算机采集试压软件

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

整套设备8万元含税含运费及安装调试费和一年的软件免费修改。

其中3D-SY130MPa试压泵25000元，控制系统55000元。



（西伯力当年的控制系统不含税45000元）

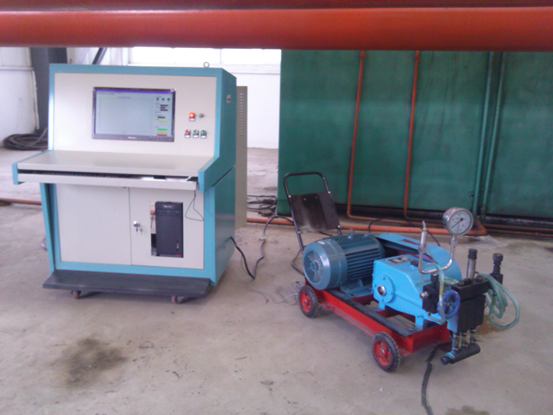

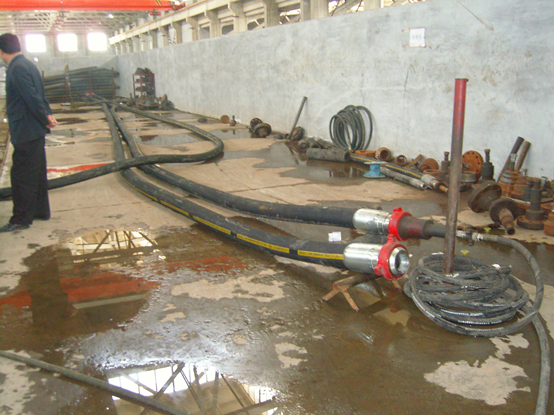

景渤石油机械耐火水龙现场测试照片！

设备配套试压泵的详细技术参数：

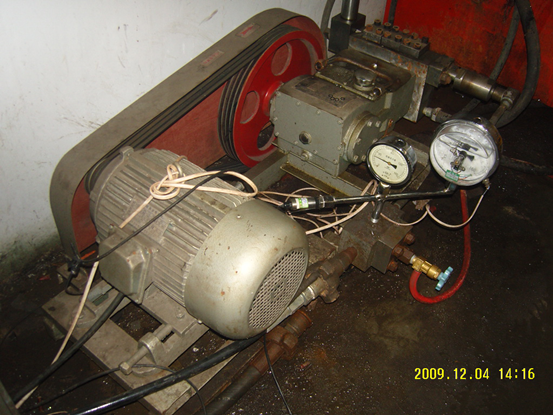

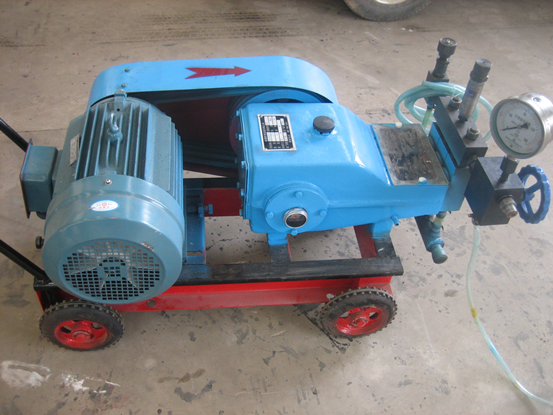

3D-SY150/130MPa电动试压泵.

该计算机控制系统配套试压泵为3D-SY130Mpa,额定排出压力130Mpa。额定流量是150L/h，配套为变频电机功率5.5Kw。

外型尺寸和重量无特殊要求。配套压力表、安全阀、压力传感器满足对应试压泵的要求。

1、 设备的功能及技术要求

a） 静压试验；（最大试验压力200MPa）；

b） 爆破试验；（最大试验压力200MPa）；

c） 压力无级调节,靠计算机软件控制;试压泵本身的一些硬件功能包括：“开始”、“暂停”、“卸压”、“手动调压”等；

d） 本试压系统采用电动试压泵安全阀超压自动起跳和采用防震电接点压力表来进行系统限压安全保护。

e） 卸压安全保护；通过试压泵手阀动进行卸压；

f） 试验程序及参数预输入功能，按照被测试钢管设定典型的试验程序有：

Ø 恒速升压—保压—泄压

Ø 恒速升压—直至爆破。

Ø 恒速升压—保压—恒速升压—保压—恒速升压直至达到试验标准压力；

Ø 多段恒速升压保压试验过程（可程序选择阶段0-10段）--恒速升压直至达到试验标准压力；

Ø 试验压力在试验过程中可以任意设定单段或者多段保压测试，升压速度能保持恒定，可实现无级调节，升压速度可显示、可控制；试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意打印试验报表；能直接编制、保存、调用编程好的程序，防止试验参数输入的错误；试验数据能直接以模板形式生成，基本信息完整，只需要做一些备注、判断即可，同时试验结果可编辑，可联网，可与OFFICE办公软件兼容，其模板可重新编制，并设定。

g） 出现紧急停机，能够手动泄除试样及设备内部压力。

h） 升压速度：可调，能保持恒定。

i） 软件的使用者有各自的帐户和密码。

二、设备配置部分描述

设备概述：本设备根据需方技术要求非标制作：

设备主体由计算机控制系统、3D-SY130MPa电动试压泵。其中电动试压泵脱离计算机控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。

计算机控制系统距离电动试压泵10米，通过电线电缆及数据线与电动试压泵相连，设备所有外接电线电缆及数据线标配都是10米或据项目现场施工需要调整，



本试压系统采用电动试压泵安全阀超压自动起跳和采用防震电接点压力表来进行系统限压安全保护。卸压安全保护：通过试压控制软件远程控制高压电磁阀泄压。如高压电磁阀出现故障可通过手阀进行卸压。

标红部分为选择性功能！

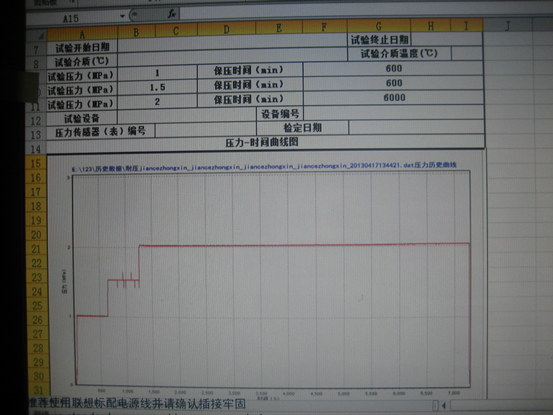

以上是景渤石油机械试压报表，本系统试验报表由客户提供模版，开放式制作。

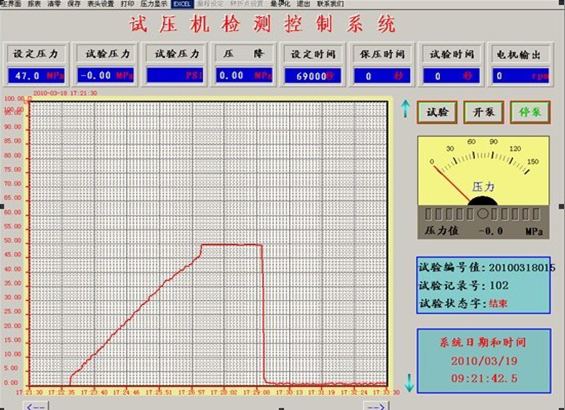

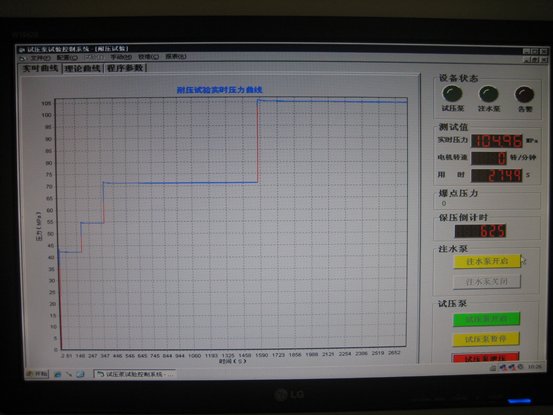

以下是西伯力与恒安泰2013年做API认证时的试验界面：

以上为西伯力和恒安泰的试压软件界面，图片仅供参考具体请以实物为准。

以下为我公司通用软件的技术参数：

软件界面及控制内容有甲方提出要求，乙方完成功能。

并提供日后升级服务。（本设备先应用本公司计算机控制压力测试系统通用软件，待甲方能提出最终的软件修改要求为止，期限为设备使用起三个月，如以后我公司计算机控制压力测试软件升级换代，在不增加硬件成本的前提下，可免费为需方升级。）

2、 软件操作界面说明：



系统控制软件操作界面说明：

本系统内置本公司自主研发的专用控制软件，操作界面人性化，软件性能成熟稳定无缺陷，可以任意设定试验项目、压力值、保压时间等各种试验参数。完善的人机交互界面，制定试压方案后会通过弹出窗口的形式引导操作员完成实验。通过对话框上“确定”，“取消”按钮对相对危险（例如爆破实验）的试验项目，让程序员进行确认，确定实验的准确与安全。软件可根据用户技术要求更改功能，可按照用户自定义界面及功能编制，以双方最终沟通需方认可的界面为准。

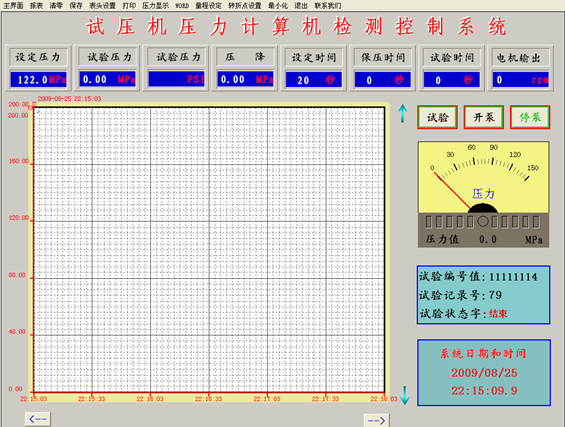

系统控制软件登陆界面，图片仅供参考具体请以实物为准。

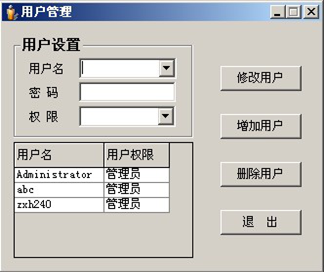

系统控制软件用户管理界面，图片仅供参考具体请以实物为准。

系统控制软件的使用者有各自的帐户和密码。此功能非WINDOWS的系统的登陆权限密码。在微机控制软件中可以设置使用者各自的用户名和密码。该密码机制有助于防止未经授权的操作员进入系统或进行与其权限不符合的操作和参数设置。软件使用者密码只有在系统授权的情况下由操作人员进行修改。

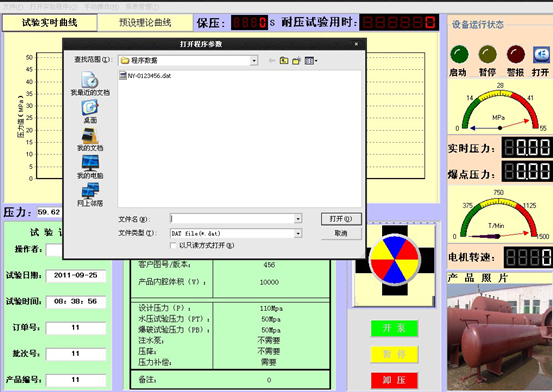

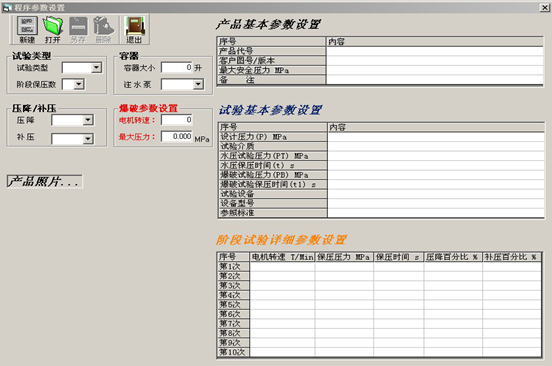

系统控制软件程序参数设置界面，图片仅供参考具体请以实物为准。

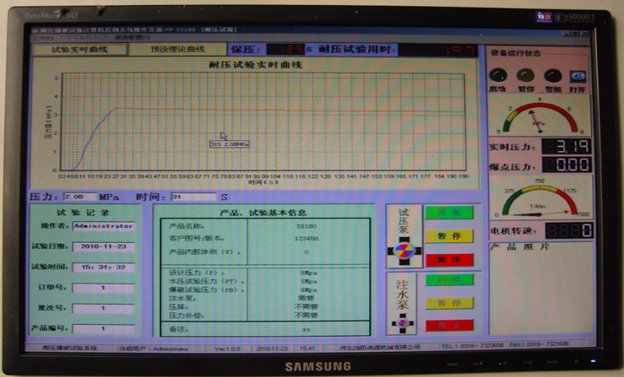

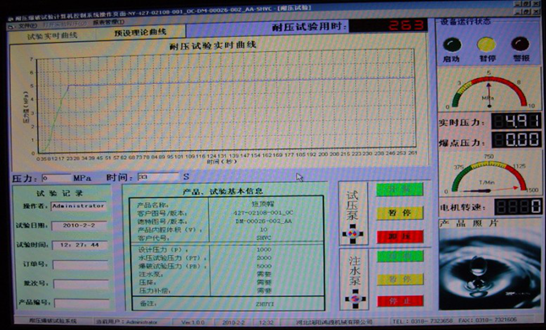

系统控制软件试验操作界面，图片仅供参考具体请以实物为准。

系统控制软件设有试验参数配置界面与试验操作两个界面，可根据用户的不同需求，对控制软件进行多项嵌入，以供用户选择使用，针对不同容积、不同压力等级的试压，每个试验项目一个编程。硬件和软件的结合使整个系统满足各种的容器的试压需求。

计算机控制软件的功能及技术指标：

1:静压试验；

2:爆破试验；

试验程序及参数预输入功能按照被测容器设定典型的试验程序有：

1:恒速升压—保压—泄压

2:恒速升压—直至爆破。

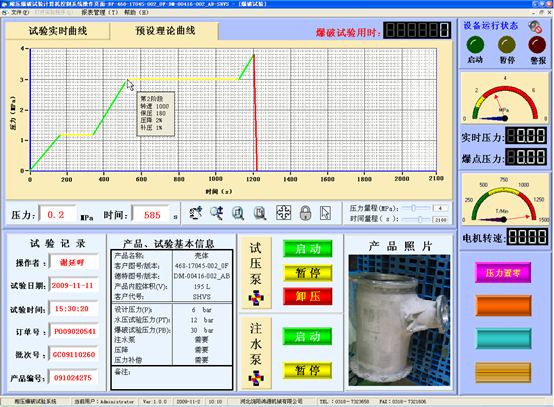

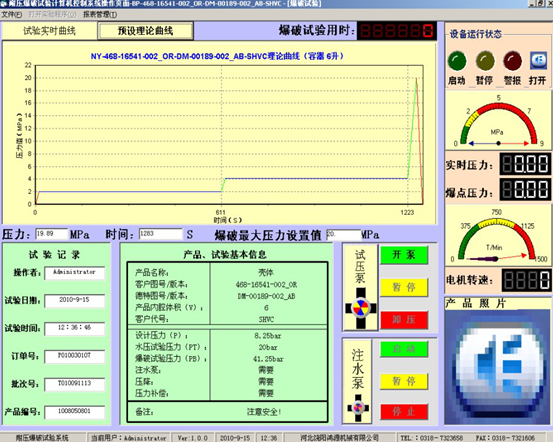

系统控制软件梯度升压后爆破界面，图片仅供参考具体请以实物为准

3、梯度升压功能：即恒速升压—保压—恒速升压—保压—恒速升压直至达到试验标准压力；多段恒速升压保压试验过程（可程序选择范围1-10段，将某段测试压力分为一至十段，如将100MPa测试压力分为：0-20、20-40、40-80、80-100几段进行测试。高压测试系统开机后达到第一段20MPa停泵压力点时，系统自动停泵进入保压状态；保压时间到，系统自动启动试压泵达到下一阶段后压力点后，系统自动停泵，以此类推）--恒速升压直至达到试验标准压力；

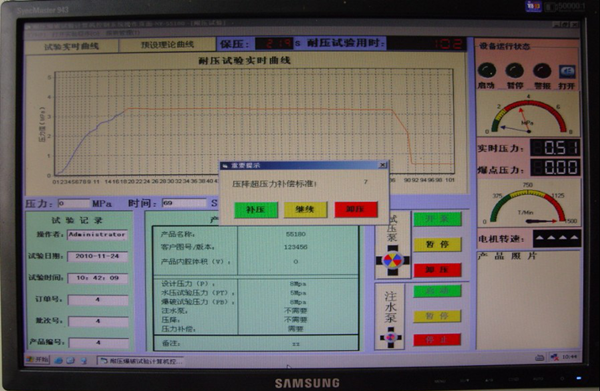

系统控制软件压力补偿界面，图片仅供参考具体请以实物为准。

4、压力补偿功能：恒速升压—保压—被测容器出现压降时(水压循环系统由于各种因素，造成容器压力下降)，系统可自动开泵或在不停机状态下进行压力补偿，进行自动补压—保压—泄压。

图片仅供参考，具体请以实物为准

5、本试验压力在试验过程中可以任意设定单段或者多段保压测试，升压速度能保持恒定，可实现测试试验压力无级调节，升压速度可显示、可控制；试验数据和曲线参数能实时显示、并有预设理论曲线做为试验的参考数据，能自动保存存贮试验结果、并可任意打印试验报表；能直接编制、保存、调用编制好的程序，并设有系统审核功能防止试验参数输入的错误；试验数据能直接以模板形式生成，基本信息完整，只需要做一些备注、判断即可，同时试验结果可编辑，可联网，可与OFFICE办公软件兼容，其模板可重新编制，并设定。

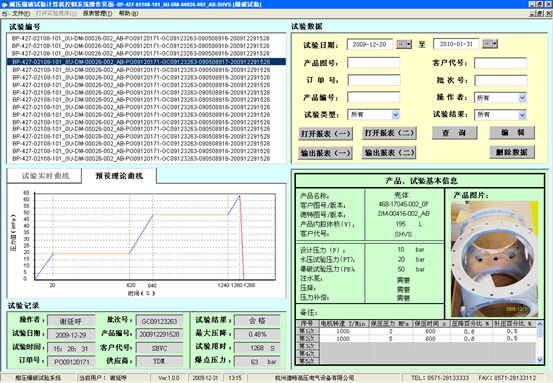

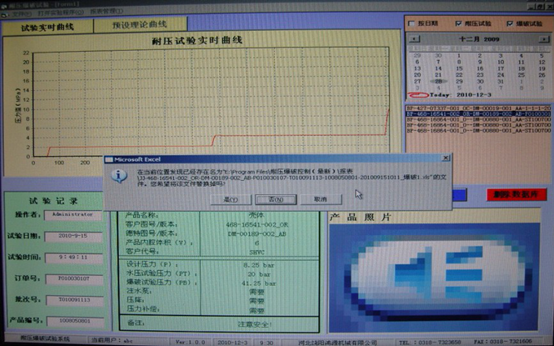

系统控制软件数据库界面，图片仅供参考具体请以实物为准。

6、强大的数据库功能：可任意检索以前做过的试验曲线数据及报表。

计算机试压软件功能还有很多，不再一一叙述。
