高压电动试压泵2DSY160MPa
类别：超高压电动试压泵
厂家：四川思凯达机械设备有限公司
地址：四川省成都市高新区永丰路24号
咨询热线：028-82448381
技术热线：18980419018
产品说明
2DSY型双缸电动试压泵，匹配远控卸荷阀组和计算机控制高压测试系统，可实现远距离操作、自动记录和输出试压报告功能。是试压泵厂家按机械工业部石化通用机械标准JB/9089——1999生产的，本泵被广泛用于石油、化工、机械建筑等行业。可供各种压力容器、蒸汽锅炉、水暖煤气管道、橡塑料管件、机械部件的密封耐压试验和强度爆破试验。试验介质为试验介质为5℃-60℃清水、乳化液或运动指数＜45mm/s的油品。
该系列试压泵具有工作性能稳定，三化程度高。易于操作维修，结构紧凑，移动灵活等特点，适用于各种施工现场及试验室，是一种理想的压力测试设备。
二、试压泵参数
|
型号 |
额定压力 （Mpa） |
流量 (L/h) |
柱塞直径(㎜) |
柱塞行程(㎜) |
泵速 (次/min) |
|
2DSY63 |
6.3 |
952 |
40 |
40 |
158 |
|
2DSY100 |
10 |
535 |
30 |
40 |
158 |
|
2DSY160 |
16 |
372 |
25 |
40 |
158 |
|
2DSY250 |
25 |
238 |
20 |
40 |
158 |
|
2DSY400 |
40 |
152 |
16 |
40 |
158 |
|
2DSY630 |
63 |
85 |
12 |
40 |
158 |
|
2DSY1000 |
100 |
59 |
10 |
40 |
158 |
|
2DSY 1600 |
160 |
44 |
10 |
30 |
158 |
注：电机功率3(kw) 泵体积800×540×1000(㎜) 重量180㎏
三、结构

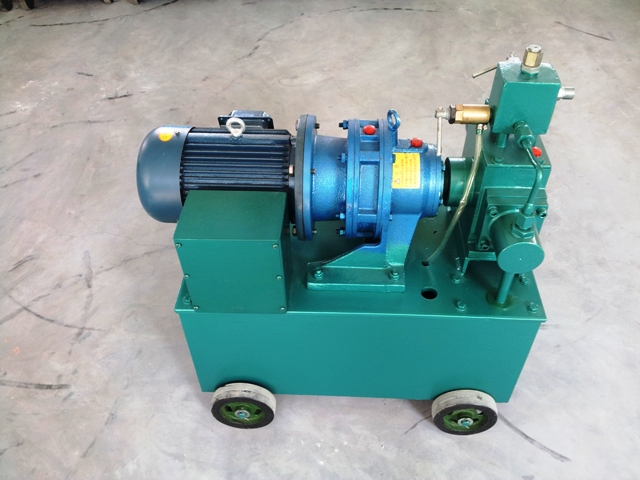

2DSY为卧式双缸往复式电动试压泵，由机座、主机、控制部分组成。工作时由电动机通过减速机，驱动曲轴滑块带动两个柱塞作往复运动，由于两级单向阀的作用，实现液体的吸入排出加压，并通过控制部分的调压阀、卸压阀、压力表自动调节显示恒定系统压力，试压结束后松开卸压阀，系统卸压。
本试压泵的主要特点是结构紧凑，工作稳定，流量大，使用方便。
四、注意事项
1、首先检查主机箱体内滑块润滑油，油位高度应达到油窗高度的1/3。（46＃普通机油）。
2、将进水管接入液源，使用的液体（水或油）应保持清洁，工作时要保证足够的液体，以防吸入空气。
3、为缩短工作时间，大型容器及系统在试压前，应用其它方法先注满液体，然后开机进行试验。
4、调压阀在出厂前已按泵的额定压力测试标定，因此，使用时无须
1
进行调整，如果试验压力低于泵的额定压力，可反时针旋开调整螺杆进行重新调整，达到要求数值后紧固缩紧螺母。
5、保证吸入液体畅通，过滤器应按时清洗。
6、如果泵的试验介质为水或乳化液，停机时间较长时，应把液体排净，然后把泵腔内吸入润滑油以防锈蚀或0℃以下机体冻裂。
7、泵内结冰严禁开机工作解冻后用手转动电机风扇10左右无阻碍，方可开机。以防机械损伤。
五、故障及排除
|
现象 |
原因 |
排除方法 |
|
泵不升压或升压缓慢 |
1、卸压阀没关闭 |
检查关闭。 |
|
2、吸入和稳压单向阀有杂物充填或磨损。 |
清洗检查配研或更换。 | |
|
3、过滤器堵塞。 |
拆洗清洗杂物。 | |
|
4、柱塞密封不严。 |
更换密封。 | |
|
5、液体不足。 |
添加足够液体。 | |
|
6、调压阀密封不严渗漏。 |
清洗配研或更换。 | |
|
泵稳压时间短或不稳压 |
1、稳压单向阀密封不良渗漏。 |
检查配研或更换。 |
|
2、卸压阀关闭不严渗漏 |
检查配研锥阀或更换。 | |
|
3、其它部位螺纹连接处渗漏。 |
紧固或更换密封。 |
六、特殊标准件明细表（台/件）
|
型号 |
名称 |
规格 |
数量 |
安装部位 |
|
XWD4-9-3 |
摆线减速机 |
3kw |
1 |
|
|
GB276—76 |
单列向心球轴承 |
110 |
2 |
偏心轴 |
|
U形车氏密封 |
轴用组合密封圈 |
40×5.3 |
4 |
柱塞 |
|
GB1235—76 |
○型密封圈 |
80×3.1 |
2 |
缸体 |
|
GB1235—76 |
○型密封圈 |
30×3.1 |
2 |
排水阀接头下端 |
|
GB1235—76 |
○型密封圈 |
24×2.4 |
4 |
排水阀座下端稳压阀座 |
|
GB1235—76 |
○型密封圈 |
22×2.4 |
2 |
进水阀座 |
|
GB1235—76 |
○型密封圈 |
14×1.6 |
1 |
卸压阀座 |
注：1、轴用组合密封圈表内规格为额定压力6.3Mpa
额定压力10MPa是30×5.3 额定压力16MPa是25×5.3
额定压力25MPa是20×5.3 额定压力40MPa是16×5.3
额定压力63MPa是12×5.3 额定压力100~160MPa是10×5.3
