30KW电动试压泵压力天然气管道测试系统升级技术方案
来源：本站 添加时间：2020/8/20 17:10:32
30KW电动试压泵压力天然气管道测试系统升级技术方案
考虑到原有系统使用多年各方面性能稳定，操作人员操作已经熟练使用和维护维修，特别是控制软件是当年量身定制的都已经很稳定了，没必要再重新更换控制系统和重新编写控制软件，所以这次升级是在原有控制系统和控制软件的基础上，这次增加的3D-SY2300/40MPa的电动试压泵理论计算升压速度是17立方米管道容器0-10兆帕升压的时间（电机1440转运转）大概是8-10分钟，综合工况情况下（变频器无级变速精准停泵）20分钟以内，这台泵的电机功率是30KW，原有控制系统的变频器功率是2.2KW的驱动不了30KW电机，所以需要将原有的2.2KW变频器更换为37KW变频器，增加电机制动单元和大功率刹车电阻箱等配套电控。
|
名称 |
明细项 |
数量 |
单位 |
备 注 |
备注 | |
|
德 源 天 然 气 管 道 测 试 系 统 |
试 压 泵 控 制 系 统 |
计算机打印机监控 |
1 |
套 |
客户系统原有 |
客户原有 |
|
压力传感器 |
1 |
支 |
40MPa精度千分之二点五 |
增加 | ||
|
试压泵智能控制器 |
1 |
套 |
稳定变频器控制, 数据采集传感器电源 |
客户原有 | ||
|
变频器 |
1 |
台 |
更换系统原有2.2KW变频器为海利普37KW控制试压泵启停及升压速度 |
更换，增加 | ||
|
37KW电机制动单元 |
1 |
套 |
大连普传 |
增加 | ||
|
9600W大功率电阻箱 |
1 |
台 |
大连普传 |
增加 | ||
|
电控机箱，标准XL-21动力电控柜 |
1 |
台 |
装37KW变频器，电机制动单元和大功率电阻箱及大功率空开和控制电路 |
增加 | ||
|
电动试压泵含自动泄压防爆电动球阀阀组 进口泵头自产泵头二选一， 个人推荐进口泵头 |
1 |
套 |
3D-SY2300/40MPa, 30KW电机 |
进口泵头，增加 | ||
|
3D-SY2300/40MPa, 30KW电机 |
自产泵头，增加 | |||||
|
软件 |
试压泵智能控制软件 |
1 |
套 |
试压泵 控制管道试压数据采集 |
客户系统原有 | |
|
总价 |
升级安装调试费 |
|||||
|
设备总价按照进口泵头计算 |
含13增值税专票及运费 | |||||
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

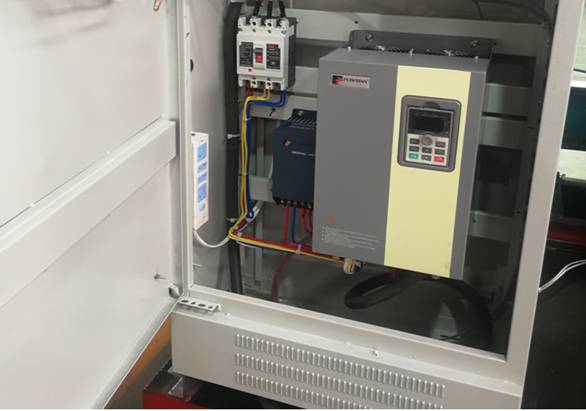

新增电控柜内部大致结构，大功率电阻箱在背后，图片仅供参考具体请以到货实物为准
电控箱后面背的9600W大功率刹车电阻箱，图片仅供参考具体请以到货实物为准

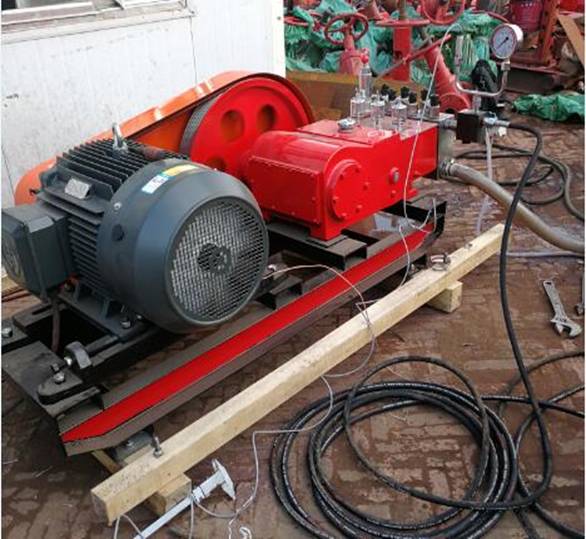

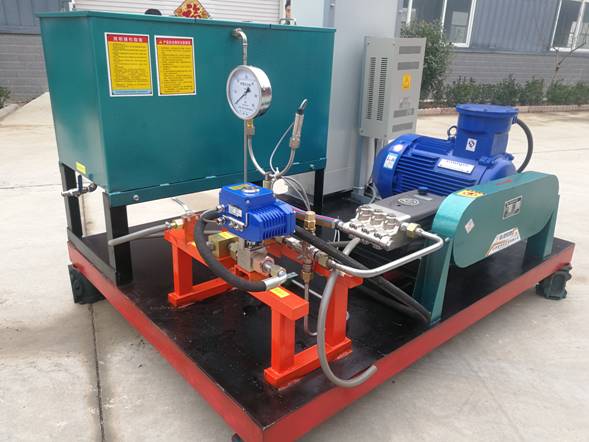

3D-SY2300/40现场图片，图片仅供参考具体请以到货实物为准
|
试压泵型号 |
额定压力 |
流量 |
功率 |
电压 |
频率 |
重量 |
|
3D-SY2300/40 |
40MPa |
2300L/h |
30 KW |
380 V |
0-50 HZ |
650kg |
电动试压泵型号:3D-SY2.3/40MPa；原装进口意大利AR高速陶瓷柱塞泵头及保压阀组;
试压泵材质：铸铁泵体；柱塞、阀芯、阀座、保压阀、泄压阀、安全溢流阀均为不锈钢材质；
水缸体、水缸进出口均为铜镀镍；
技术参数：额定压力40MPa，额定流量2300L/h；
试压泵电机：380V/30KW普通电机；
试压泵控制系统：带本地手动启停功能；
出口连接端：M27X1.5工作接头，连接一根两头为M27X1.5的内螺纹胶管；
手动卸荷阀：厂家标配；
安全保护阀：厂家标配；
1.6级普通压力表：60MPa；
标配高压胶管：5米；
随机备件： 1套；

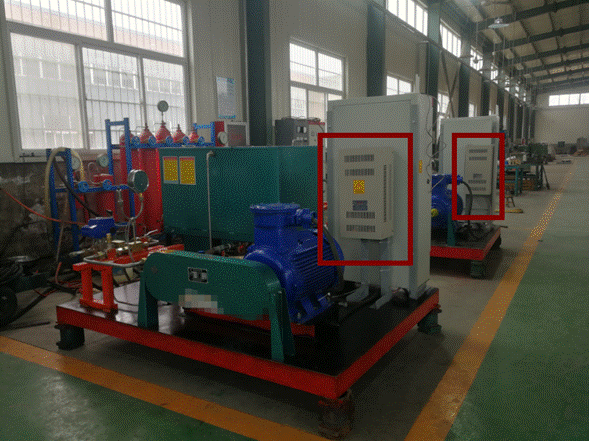

3D-SY23400/40MPa电动试压泵工作现场，图片仅供参考具体请以到货实物为准
|
试压泵型号 |
额定压力 |
流量 |
功率 |
电压 |
频率 |
重量 |
|
3D-SY2.34/40 |
40MPa |
2340L/h |
30 KW |
380 V |
0-50 HZ |
650kg |
电动试压泵型号:3D-SY2.34/40MPa；
技术参数：额定压力40MPa，额定流量2340L/h；
试压泵电机：380V/30KW普通电机；试压泵材质：不锈钢阀芯、阀座；
试压泵控制系统：带本地手动启停功能；
出口连接端：M36X1.5工作接头，连接一根两头为M36X1.5的内螺纹胶管；
手动卸荷阀：厂家标配；安全保护阀：厂家标配；
1.6级普通压力表：80MPa；
标配高压胶管：2米；
随机备件： 1套；
