记录仪试压泵实时数显试压泵压力曲线

来源：本站 添加时间：2014/3/25 10:32:33

数显记录仪变频流量可调试压泵详细配置：

数显记录仪变频流量可调试压泵详细说明：

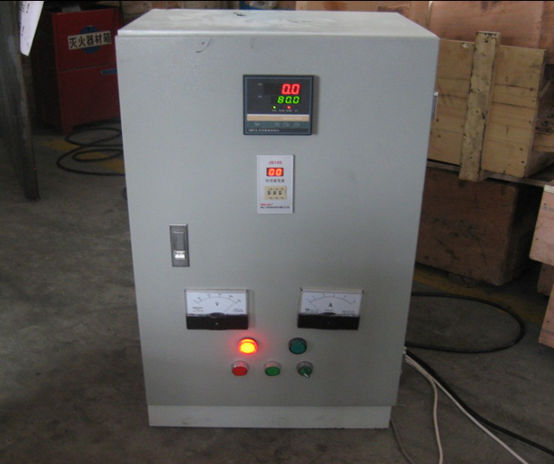

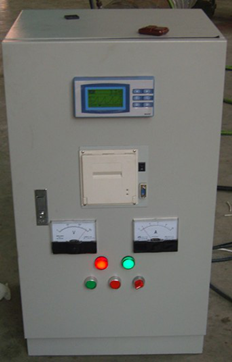

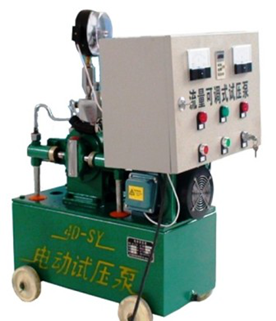

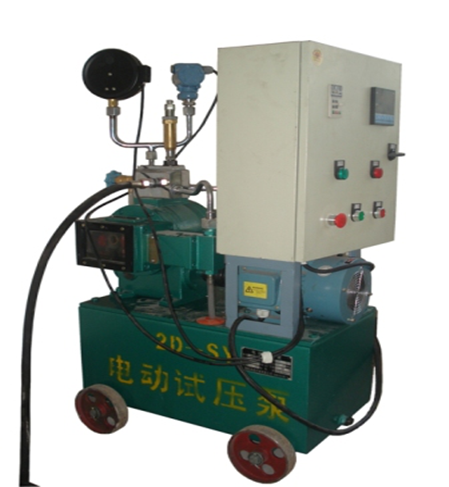

以上为设备控制系统机箱（数显记录仪变频流量可调试压泵控制箱）

设备配电系统及设备机箱组成，外形尺寸一般为长440mm 宽355mm 高800mm。

图片仅供参考，具体请以实物为准。

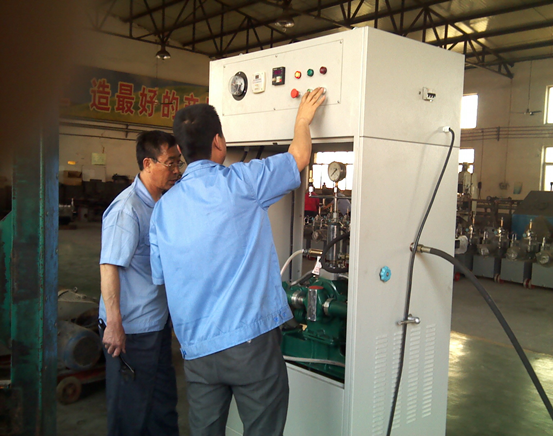

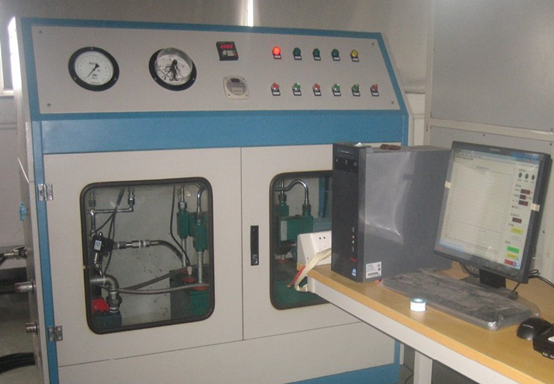

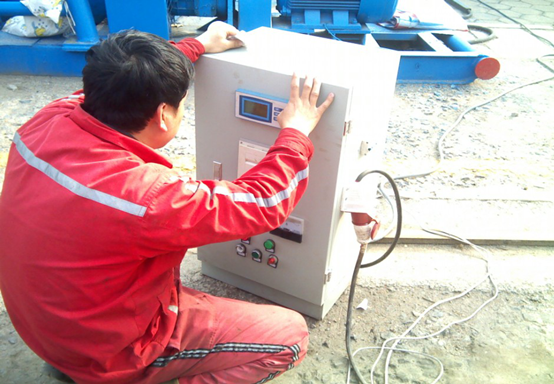

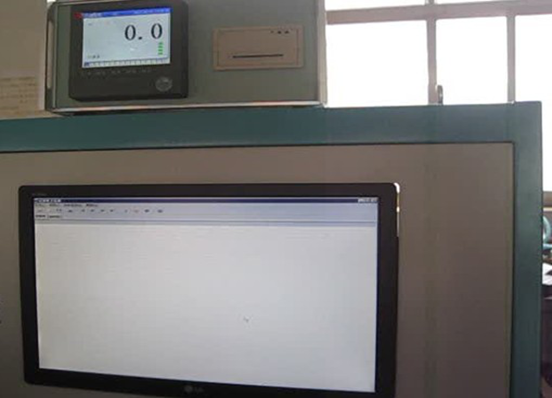

以下是数显记录仪变频流量可调试压泵的实际应用：

以上图片仅供参考，具体请以实物为准。

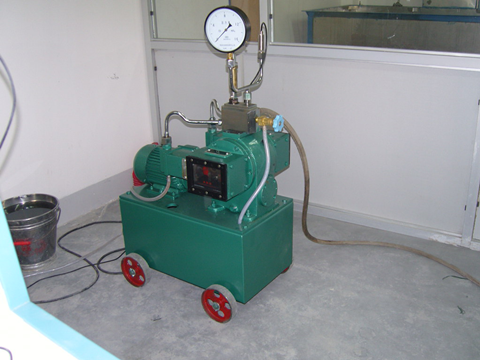

数显记录仪变频流量可调试压泵配套电动试压泵详细技术参数：

1、数显记录仪变频流量可调试压泵配套试压泵为2D-SY16Mpa,额定排出压力16Mpa。额定流量63L/h，配套电机功率为1.1KW。外型尺寸和重量无特殊要求。配套压力表、安全阀、压力传感器满足对应试压泵的要求。

1、数显记录仪变频流量可调试压泵配套试压泵为4D-SY16Mpa,额定排出压力16Mpa。额定流量低压时400L/h，高压时63L/h配套电机功率为1.1KW。外型尺寸和重量无特殊要求。配套压力表、安全阀、压力传感器满足对应试压泵的要求。

数显记录仪变频流量可调试压泵具有以下功能：

该设备具有以下功能：压力遥控自控、自动升压保压、自动补压、手动梯度升压、远程自动泄压、变频变流量控制以及可直接用电脑后台软件实时监测试验过程。

该泵在使用前，只需在电接点压力表上设定好上下限压力值，在数显时间继电器上设置好需要保压的时间，然后用遥控器或按试压泵启动按钮。在试压过程中操作人员可通过扭动变频器旋钮任意改变试压泵电机的转速，从而达到调节试压泵升压流量和升压时间的目的。当压力达到试压事先设定的目标值时，试压泵会自动停止进入保压状态，当压力值下降到下限时试压泵自动启动补压到上限停止。当保压时间到设备会通过蜂鸣器报警然后会通过高压电磁阀自动泄压或通过手动泄压阀泄压。该泵在完成压力试验过程中，不但可以实时显示压力数值曲线，还具有自动记录升压值及升压保压过程的曲线变化，而且数显记录仪会完整的打印出升压、保压过程的曲线变化。数显记录仪压力采集系统在试验过程中，可以实时显示压力数值和实时压力曲线，自动记录升压值及升压保压过程的曲线变化并存储与打印历史报表等功能。

另外数显记录仪变频流量可调控制系统可随时通过数据线直连到计算机（笔记本）上，通过计算机后台软件实时观察试验情况及压力数值和压力曲线，并可通过计算机导入数据随时打印试验报表，试验报表格式电子档可任意随时编辑。

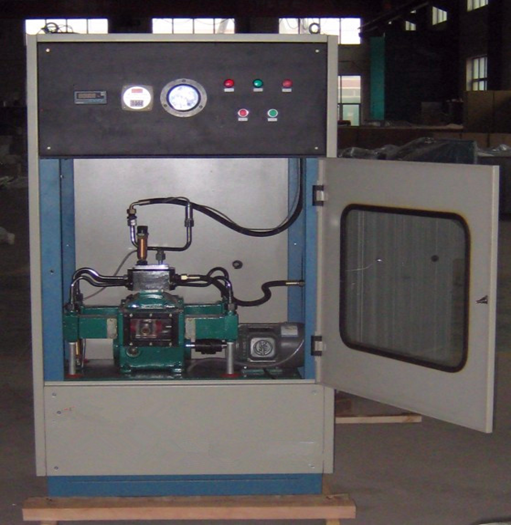

以上为设备参考图片，仅供参考，具体以实物为准。

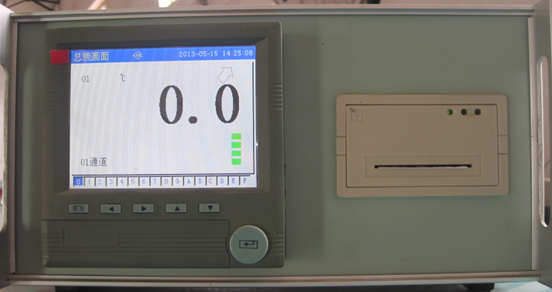

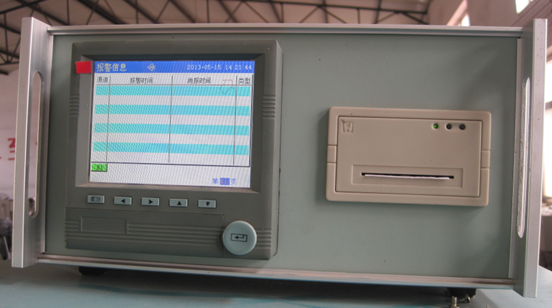

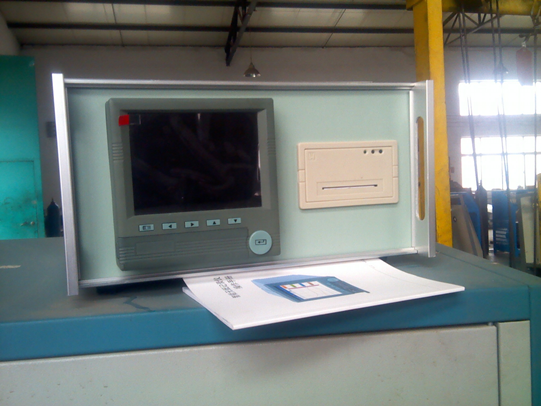

数显记录仪彩色方屏带微型打印机：数显压力，升压曲线实时显示、有电脑后台软件，可直连电脑，将试压曲线放入电脑中现有WORD或者EXCEL中编辑报表，有数据库可追溯原始数据等。

（1）、数显记录仪变频流量可调试压泵的质保期为交货之日或现场使用之日起十二个月（人为破坏及人为不规范操作除外）；

（2）、数显记录仪变频流量可调试压泵其中的电动试压泵以及其它连接件、易损件、电器元件等质保期为现场使用六个月（人为破坏及人为不规范操作除外）；

（3）、在此期间由于供方的原因，造成的质量问题需负责“三包”的，费用由供方承担。超过质保期如发生非正常的设备故障，供方亦应提供及时有效的相关服务。
