试压泵记录仪压力采集系统技术综合描述

来源：本站 添加时间：2014/3/25 10:29:08

记录仪压力采集系统技术方案：

一、设备的使用条件：

1、设备可在需方不必增加其它设施的情况下可正常安装使用。

2、机动时间：7.5小时×3班/天×250天/年=5625小时/年

3、环境温度：﹣5℃~42℃

4、试验介质：常温水（温度低于0℃时，试压介质应为防冻液）

5、设计耐压：150MPa

6、测试温度：常温

7、压力测量精度：精准度为满量程千分之一。

本系统采用传感器的精度为FS 0.1%。

8、本系统的整体控制精度为FS 0.3-0.5%。

（本采集系统只采集压力数据不控制）
    9、电源：AC380/220V，50Hz

10、海拔高度：≤1500米；

11、相对空气湿度要求：≤70-90%；

三、本套设备的主要功能参照客户技术要求制作。

其中参考的试压泵执行标准为：

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法

数显记录仪压力采集系统详细配置：

序号	产品名称	型  号	数量	单位	单价	优惠价	备注
1	电动试压泵	客户自备	1	台			定做非标准设备 含17%增值税 含运费 含安装调试费
2	数显记录仪 压力采集系统	含150MPa精度FS0.1%传感器一支、 彩屏数显记录仪及微型打印机各一台	1	套	18000	15000
3	笔记本一台及R232数据采集线一根	客户自备	1	台
4	运费、调试费		1			1000
5	总价

本采集系统具有以下功能：



1、数显记录仪压力采集系统在试验过程中，可以实时显示压力数值和实时压力曲线，自动记录升压值及升压保压过程的曲线变化并存储与打印历史报表等功能。

2、数显记录仪压力采集系统可随时通过微型打印机打印试验数据曲线，也可随时通过U盘导出试验数据到计算机上，然后通过office办公软件编辑打印数据报表。

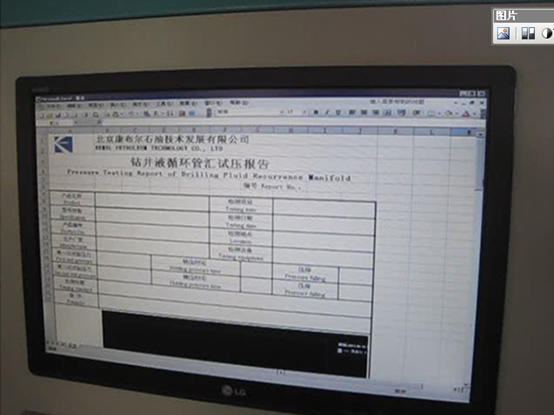

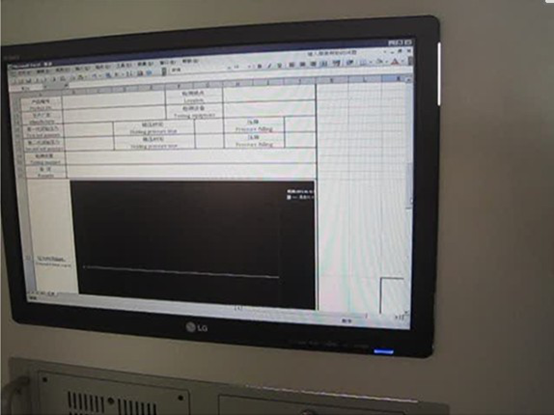

3、数显记录仪压力采集系统也可随时通过R232数据线直连到计算机或笔记本上，通过计算机后台软件实时观察试验情况及压力数值和压力曲线，并可通过计算机导入数据随时打印试验报表，试验报表格式电子档可任意随时编辑。

以上为设备参考图片，仅供参考，具体以实物为准。

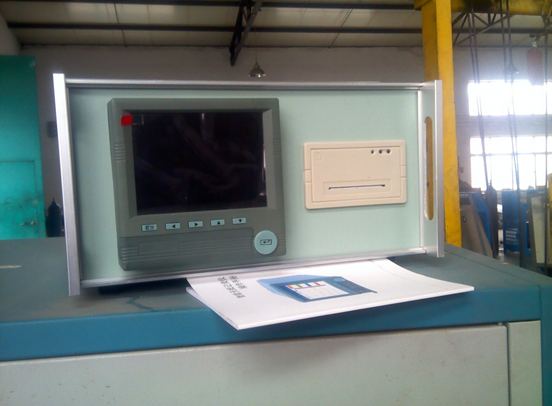

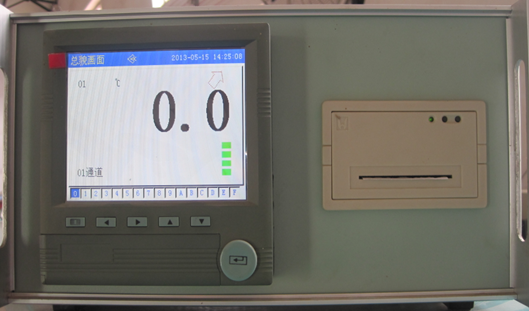

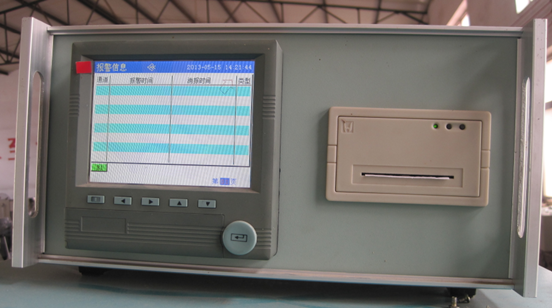

数显记录仪彩色方屏带微型打印机：数显压力，升压曲线实时显示、有电脑后台软件，可直连电脑，将试压曲线放入电脑中现有WORD或者EXCEL中编辑报表，有数据库可追溯原始数据等。

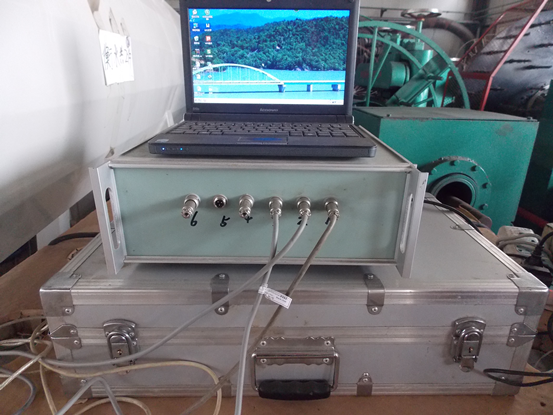

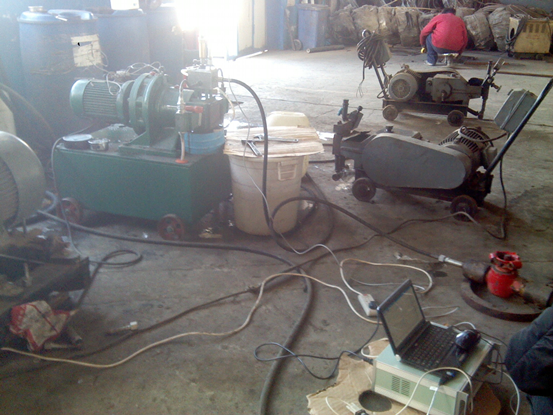

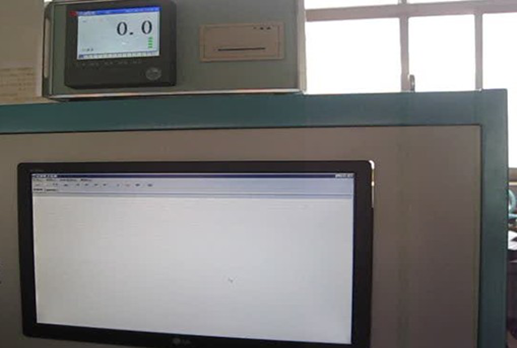

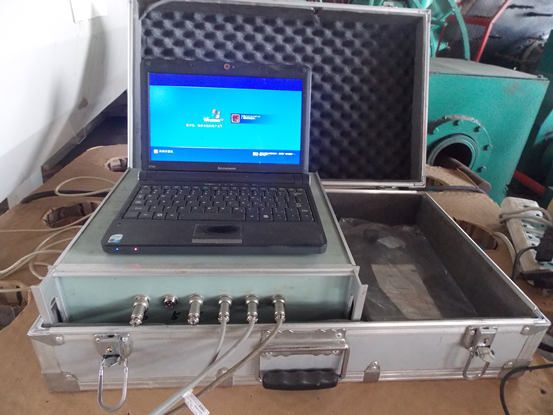

以上为河北景县恒安泰油管厂记录仪六路压力采集系统工作场面。

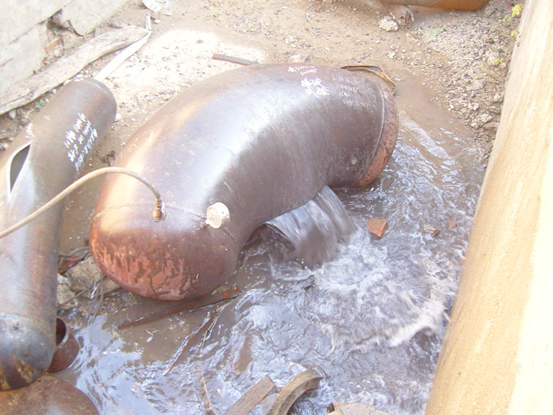

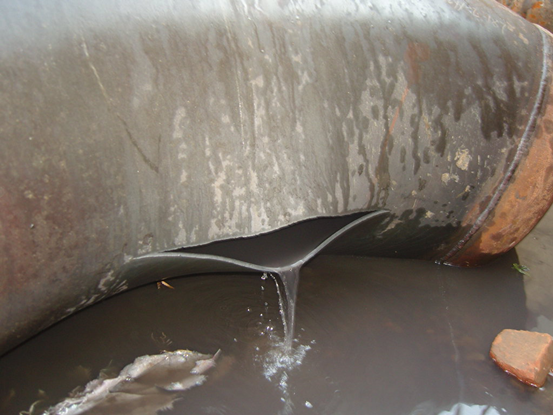

以下是盐山沧海重工在爆破弯头时的工作场面：

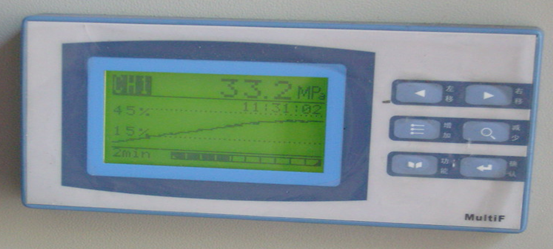

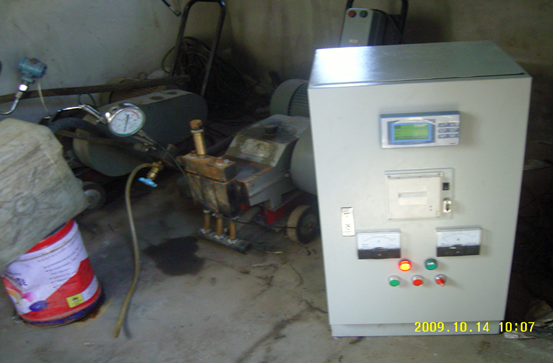

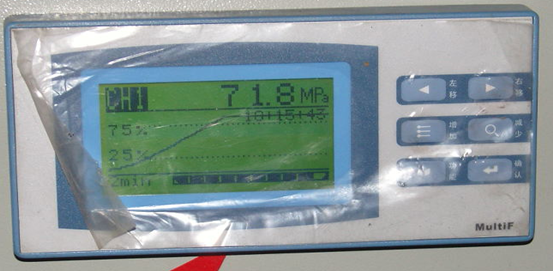

盐山沧海重工08年采购的是我公司一代记录仪控制系统，这种系统的记录仪2010年后我公司已经更换为现在的彩色方屏记录仪，以上图片仅供参考。

1）数显记录仪控制系统整机质保期为交货之日起十二个月（人为破坏及人为不规范操作除外）；但由于本设备电动试压泵为需方自备，如需方在使用期间由于电动试压泵原因造成设备系统故障供方维修需另外收取适当维修费用。

（2）、在此期间由于供方的原因，造成的质量问题需负责“三包”的，费用由供方承担。超过质保期如发生非正常的设备故障，供方亦应提供及时有效的相关服务。
